五轴 | MAKINO 牧野 | D500 | 2009年

[货号] CU21D3A031615

[型号] D500

[制造商] MAKINO | 牧野

[年份] 2009年

主机：1530000

Erowa: 300000

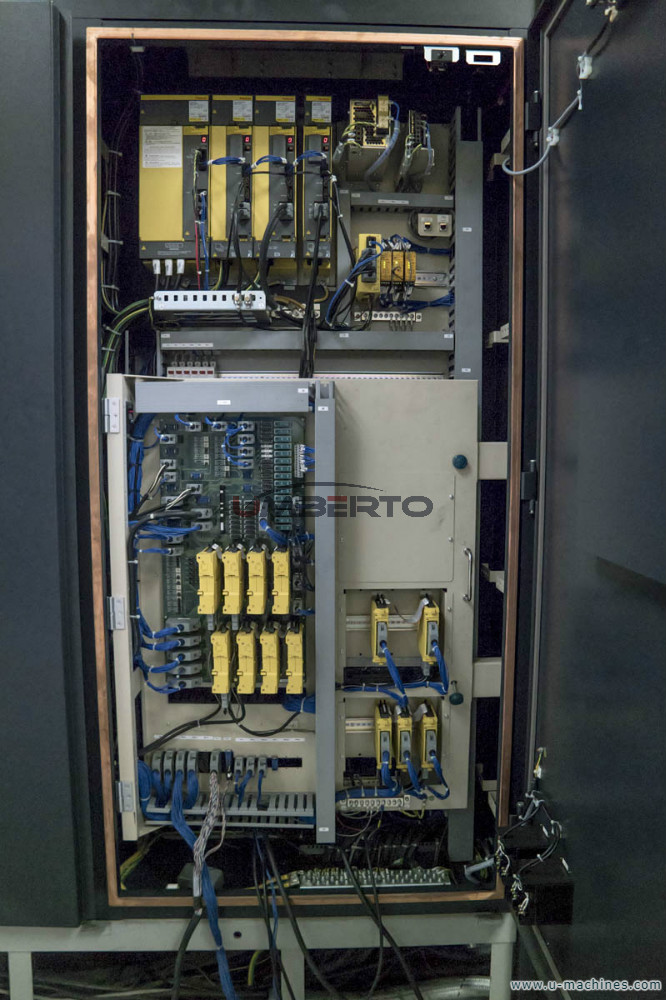

控制系统：FANUC Professional 5

轴:

X轴行程mm:550

Y轴行程mm:1000

Z轴行程mm:500

A轴移动角度：150（+30 120o）旋转编码器

C轴移动度：360（连续旋转）/旋转编码器

快速移动m/min:X:48

快速移动m/min:Y，Z:50

快速移动m/min:A，C:48

进给速度mm/min:X:1 32.000

进给速度mm/min:Y，Z:1 40000

进给速度mm/min:A，C:1 18.000

工作台

工作台直径mm:500

最大工件尺寸（D x H）mm:650 x 500

工件最大重量kg:350

T槽型：4 x 18H8

主轴

主轴转速：20000 rpm

工装系统

刀架：HSK A63

刀库：矩阵

刀库位置：197

换刀器：双夹持器

刀具直径mm:70

自由相邻位置的工具直径mm:140

刀具最大长度mm:300

刀具重量最大kg:8

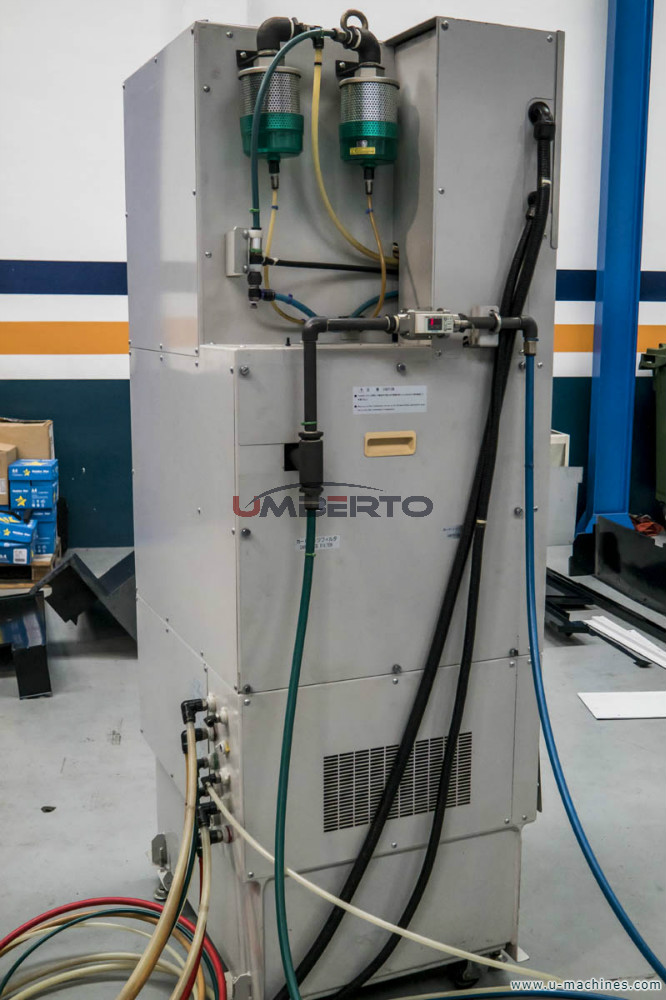

冷却液

冷却液流经主轴

空气通过主轴

外部8个冷却液喷嘴

外部空气喷嘴

冷却液喷淋器

设备

Erowa接口（常用于A/L型，CE规格）MML接口

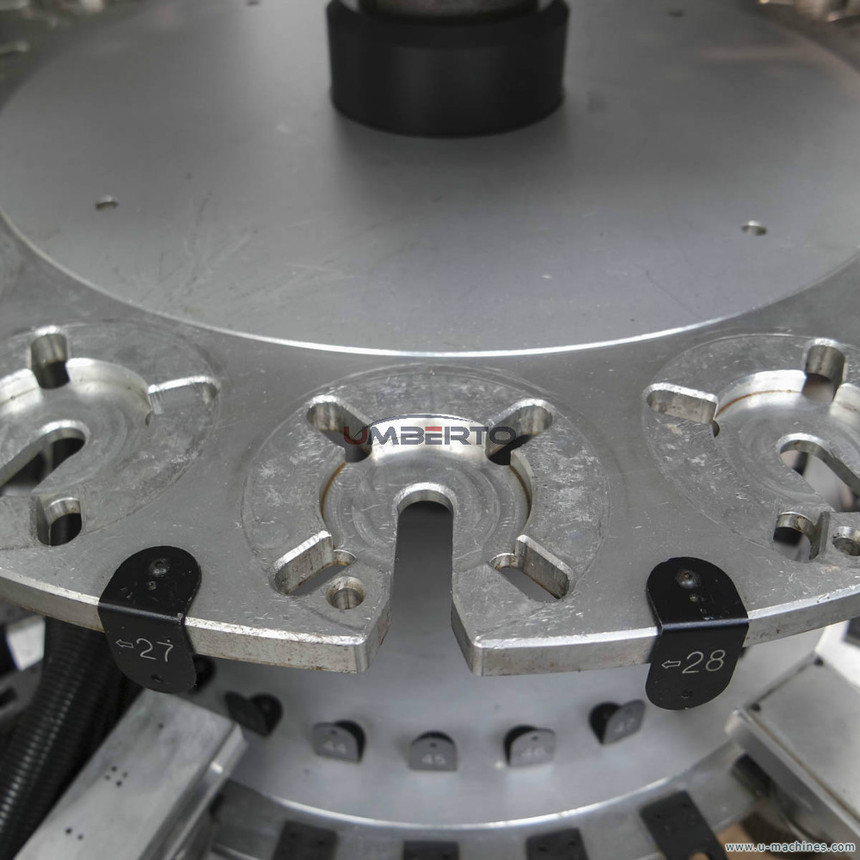

EROWA L型参数化

Erowa/System 3R的大门

机器人百叶窗专用提升输送机

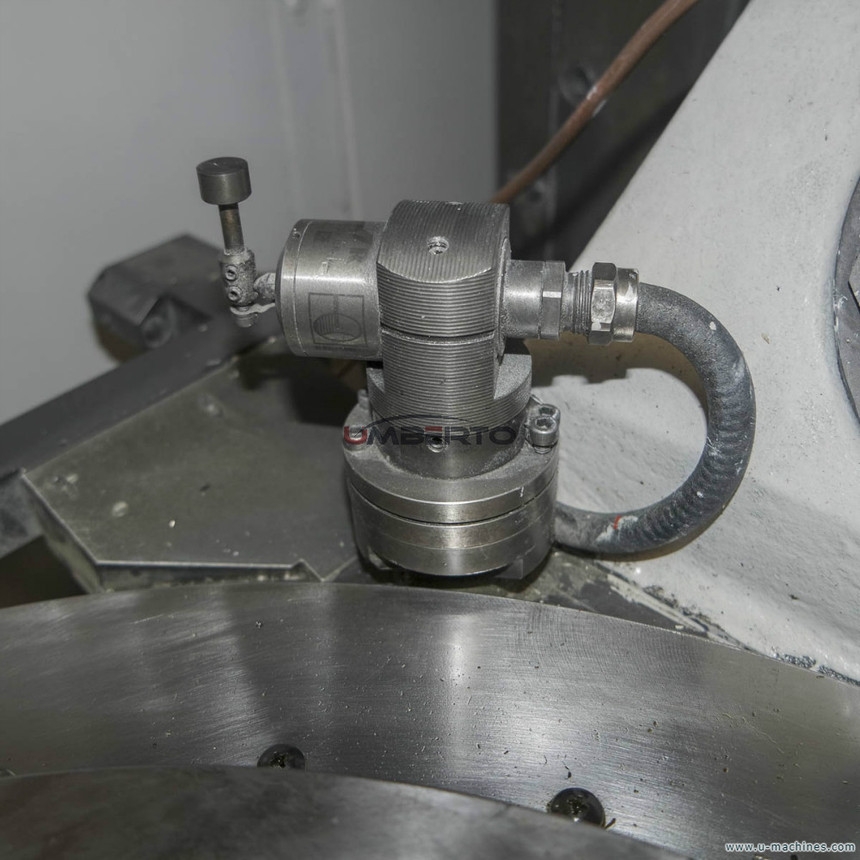

自动非接触工具测量装置

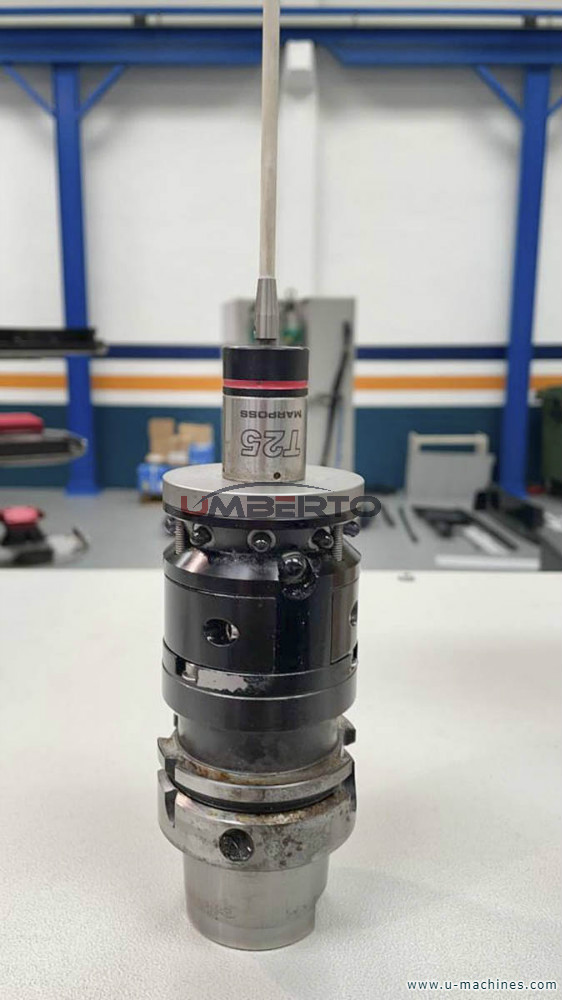

自动工件测量装置（MARPOSS）（不包括探头）

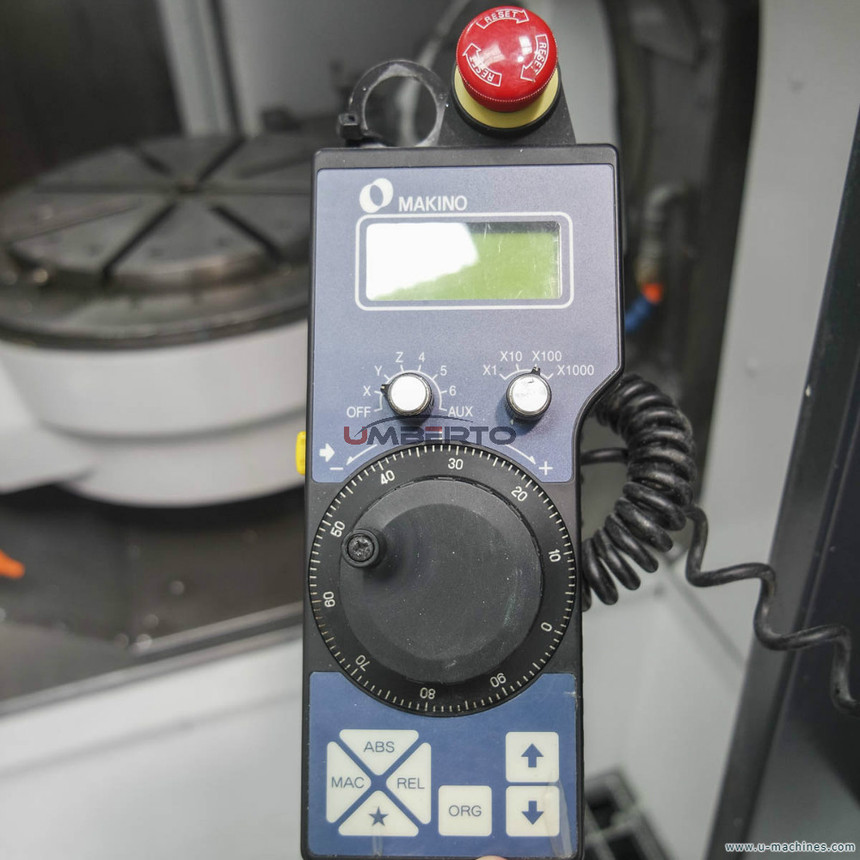

带刀具位置指示器和手柄释放按钮的便携式手动脉冲发生器

螺旋插值（2+2轴）

附加部件程序内存（总计）：640m

附加注册程序号（总数）：500

B型数据中心内存扩展功能（总计：800 MB）

快速以太网板（含以太网功能）

附加可选块跳过（总计）：9个块

自定义宏的公共变量600

电子手轮

手动设置MAKINO

同步攻丝

100个用户宏

平滑TCP

超级GI.4控制

坐标系旋转

旋转工作面

基本机器尺寸/重量

长度mm:3550

宽度mm:2900

高度mm:3200

重量kg:15700
