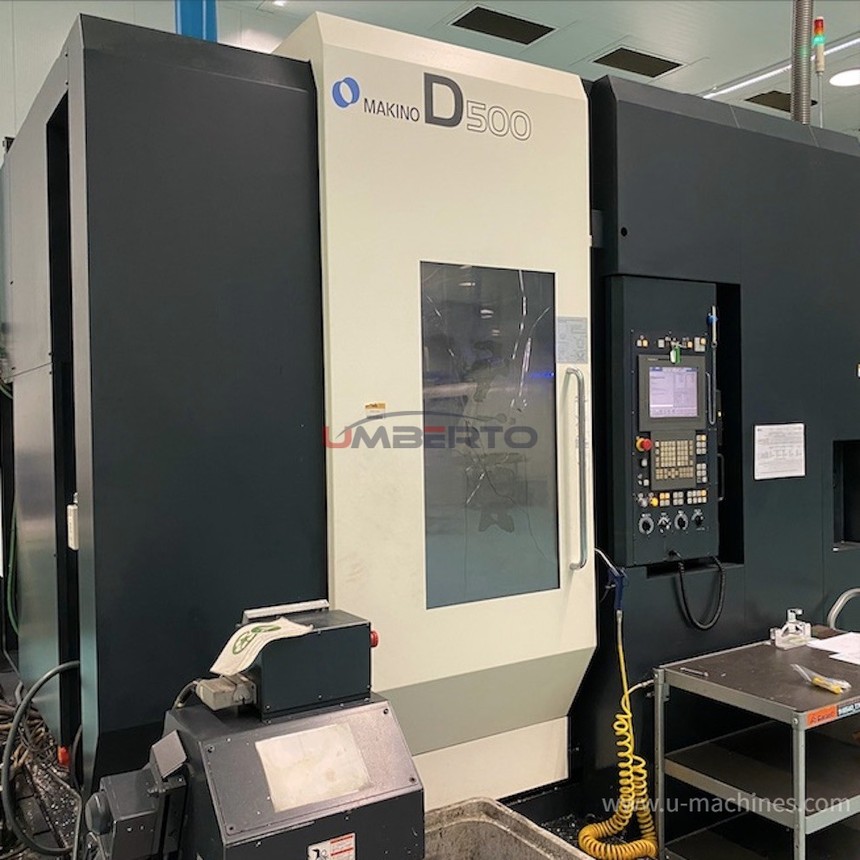

五轴 | MAKINO 牧野 | D500 | 2011年

[货号] CU21D3A033017

[型号] D500

[制造商] MAKINO | 牧野

[年份] 2011年

控制系统：FANUC Professional 5

轴

X轴行程： 550mm

Y轴行程： 1000mm

Z轴行程： 500mm

A轴移动度： 150（+30 120o）旋转编码器

C轴移动度： 360（连续旋转）/旋转编码器

快速移动:X: 48m/min

快速移动:Y,Z: 50m/min

快速移动:A,C: 48m/min

进给速度:X: 1-32.000m/min

进给速度:Y,Z: 1-40000m/min

进给速度:A,C: 1-18.000m/min

工作台

转盘直径: 500mm

最大工件尺寸(D x H): 650 x 500mm（有限制）

工件最大重量： 350kg

T型槽型号： 4 x 18H8

主轴

主轴转速： 20000 rpm

工装系统

刀架： HSK-A63

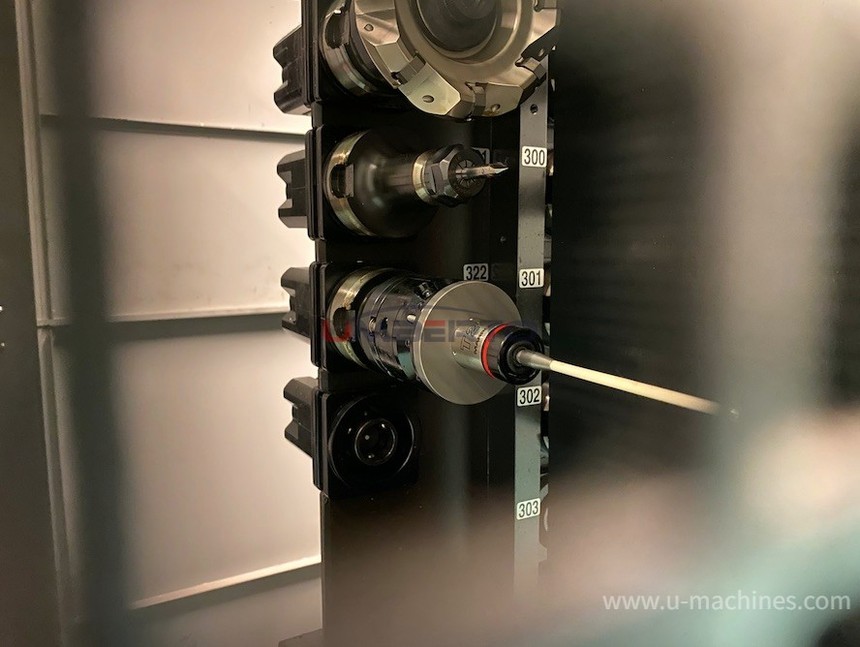

刀库： 矩阵

刀具库位置： 323

换刀器： 双夹持器

刀具直径: 70mm

自由相邻位置的工具直径: 140mm

刀具最大长度: 300mm

刀具重量最大: 8kg

冷却液

冷却液流经主轴

空气通过主轴

外部8个冷却液喷嘴

外部空气喷嘴

冷却液喷淋器

其他配置

自动非接触式工具测量装置

自动工件测量装置（MARPOSS）

带刀具位置指示器和手柄释放按钮的便携式手动脉冲发生器

螺旋插值（2+2轴）

附加部件程序内存（总计）：640m

附加注册程序号（总数）：500

B型数据中心内存扩展功能（总计：800 MB）

快速以太网板（含以太网功能）

附加可选块跳过（总计）：9个块

自定义宏的公共变量600

电子手轮

手动设置MAKINO
