高精密5轴数控磨削中心 | 哈斯Haas | CA | 2014年

价格
¥3350000 元/Haas | 哈斯
型号
CA
年份
2014
产品编号 CU20AL091035
  • 产品说明

高精密5轴数控磨削中心 | 哈斯Haas | CA | 2014年

[货号] CU20AL091035

[型号] CA

[制造商] Haas | 哈斯

[年份] 2014年


规格:

工件尺寸:

-直径10.24英寸(260mm)

-长度21.65英寸(550mm)

-尖端之间的长度………………………19.69英寸(500mm)

-重量-最大值(尖端之间)………………………419 Lbs。


研磨主轴:

-转速:8000转/分

-功率-100%/40%ED………………………………15.4 Hp/19.4 Hp

-接口HSK50E


工作台:

-夹紧面………………………39.37英寸x 17.32英寸(1000mm x 440mm)

-X3夹紧…………气动(NC)


行程:

-X轴24.80英寸(630mm)

-Y轴13.58英寸(345mm)

-Z轴16.93英寸(430mm)

-C轴-旋转范围285度。

-X3辅助轴11.8英寸(300mm)


测量系统和进给:

-线性轴分辨率………………………1.97“e-6(0.0005mm)

-直线轴快速进给……1181 IPM(30000mm/min.)

-旋转轴分辨率0.001度。

-C轴速度400 RPM


旋转轴(A轴):

-标准中心高度6.89英寸(175mm)

-主轴转速…………………………………2600 RPM(6000 RPM)

-标准锥度…………………………………ISO SK50/中心70H5


两轮换刀器(按当前配置):

-9.8英寸(250毫米)车轮5

-9.8英寸(250mm)车轮带保护装置

-7.8英寸(200mm)车轮

-3.9英寸(100mm)车轮2


电气设备(包括480V/400V变压器)……………………400V/50Hz


标称重量-…………18740 Lbs。


尺寸规格:

-所需占地面积………………………155英寸(L-R)x 158“(F-B)x 126”(高)

-机器-实际(装运)……………100“(L-R)x 100”(F-B)x 113”(H)

-冷却系统-实际值………………………72“x 52”x 82”(高)

-变压器-实际值………………………24”x 20”x 34”(高)


配备:

西门子Sinumerik 840 DSL控制

X3 T形开槽板台

Ott数控旋转修整器

Renishaw LP2探头


涡轮分离器KSA-1000-40-A FU冷却液过滤系统(1微米)

威图电气柜冷却装置

LTA AC 3001 R静电油雾过滤系统

Powertran 3PTN657-45K-EE 480V主变压器

卡夫鲍尔二氧化碳灭火系统

(5) 轮毂

(4) 砂轮

文件1/4:

-产品说明书

-软件说明(零件程序)

-电路图/气动图

-机器数据/报告


文件2/4:

-Sinumerik操作手册

-Sinumerik编程手册

文件3/4:第三方文件

文件4/4:第三方文件

数据保存电子硬盘CD


SPECIFICATIONS:

Workpiece Size:

- Diameter....................................................10.24" (260mm)

- Length......................................................21.65" (550mm)

- Length between the Tips.....................................19.69" (500mm)

- Weight - Maximum (between the Tips)...............................419 Lbs.

Grinding Spindle:

- Speed............................................................8,000 RPM

- Power - 100% / 40% ED....................................15.4 Hp / 19.4 Hp

- Interface...........................................................HSK50E

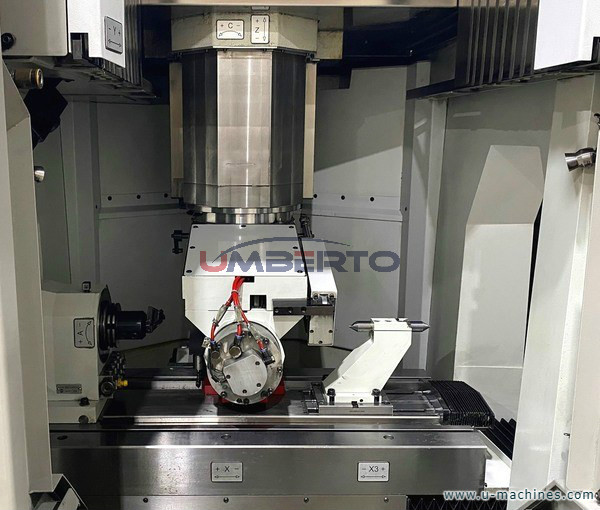

Table:

- Clamping Surface..........................39.37" x 17.32" (1000mm x 440mm)

- X3 Clamping.................................................Pneumatic (NC)

Travels:

- X-Axis......................................................24.80" (630mm)

- Y-Axis......................................................13.58" (345mm)

- Z-Axis......................................................16.93" (430mm)

- C-Axis - Rotation Range...........................................285 Deg.

- X3-Auxilliry Axis............................................11.8" (300mm)

Measuring System & Feed:

- Linear Axis Resolution.................................1.97"e-6 (0.0005mm)

- Linear Axis Rapid Feed............................1181 IPM (30,000mm/min.)

- Rotary Axis Resolution..........................................0.001 Deg.

- C-Axis Speed.......................................................400 RPM

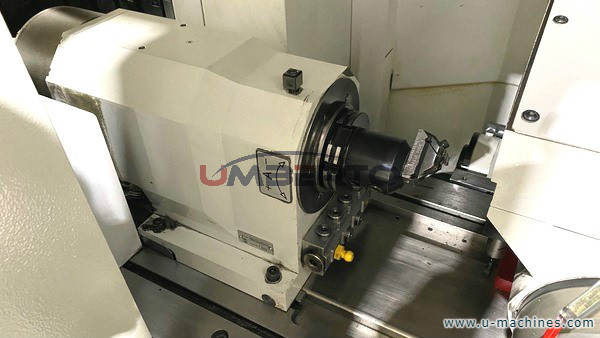

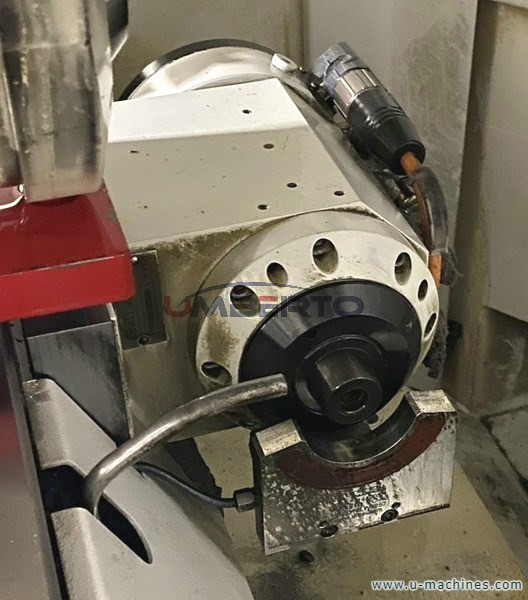

Rotary Axis (A-Axis):

- Standard Center Height.......................................6.89" (175mm)

- Speed as Spindle.....................................2,600 RPM (6,000 RPM)

- Standard Taper......................................ISO SK50 / Center 70H5

Two-Wheel Tool Changer (As Currently Configured):

- 9.8" (250mm) Wheels......................................................5

- 9.8" (250mm) Wheels w/Protection.........................................2

- 7.8" (200mm) Wheels......................................................2

- 3.9" (100mm) Wheels......................................................2

Electrics (480V/400V Transformer Included).........................400V/50Hz

Weight - Catalog.................................................18,740 Lbs.

Dimensions:

- Floor Space Required.......................155"(L-R) x 158"(F-B) x 126"(H)

- Machine - Actual (Shipping)................100"(L-R) x 100"(F-B) x 113"(H)

- Coolant System - Actual.................................72" x 52" x 82"(H)

- Transformer - Actual....................................24" x 20" x 34"(H)


EQUIPPED WITH:

Siemens Sinumerik 840 DSL Control

X3 T-Slotted Plate Table

Ott CNC Rotary Dresser

Renishaw LP2 Probe

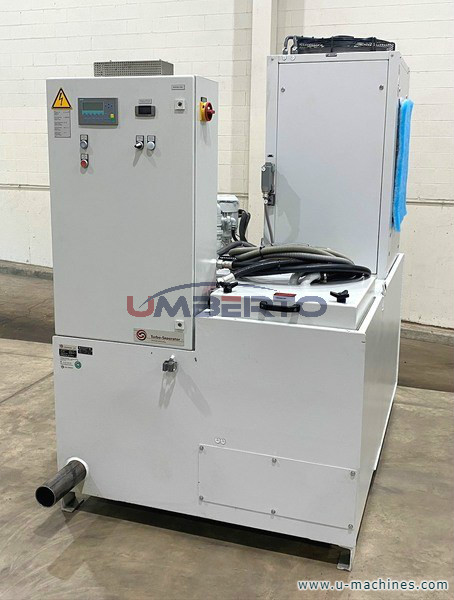

Turbo-Separator KSA-1000-40-A FU Coolant Filtration System (1 Micron)

Rittal Electrical Cabinet Cooling Unit

LTA AC 3001 R Electrostatic Oil & Emulsion Mist Filtration System

Powertran 3PTN657-45K-EE 480V Primary Transformer

Kraft & Bauer CO2 Fire Extinguisher System

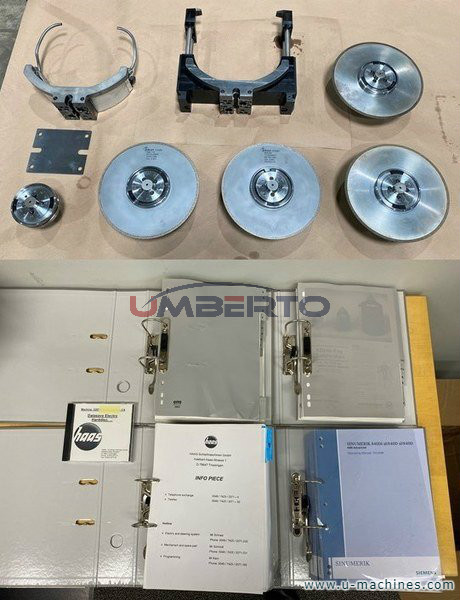

(5) Wheel Hubs

(4) Grinding Wheels

Documentation 1/4:

- Product Manual

- Software Description (Parts Programs)

- Circuit Diagrams/Pneumatic Diagrams

- Machine Data/Reports

Documentation 2/4:

- Sinumerik Operating Manual

- Sinumerik Programming Manual

Documentation 3/4: Third Party Documentation

Documentation 4/4: Third Party Documentation

Datasave Electro HardDisc CD


*Catalog Specifications Subject to Verification
